ZC702 BIST Switch and Jumper Setting

xilinx_logo_1

This post shows what each switch and jumper should be set to, to correctly run BIST on the ZC702.

Default Switch Settings

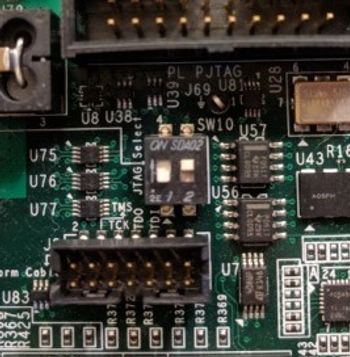

SW10

sw10_default_settings_2

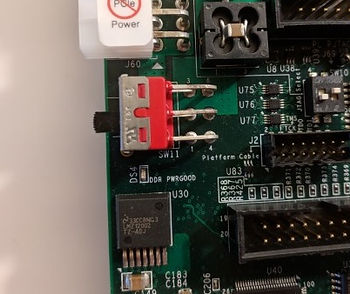

SW11

sw11_default_settings_3

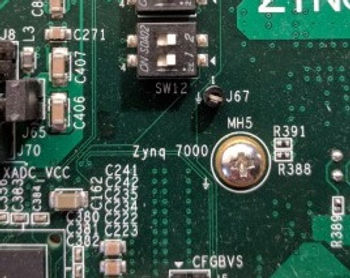

SW12

sw12_default_settings_4

SW15

sw15_default_settings_5

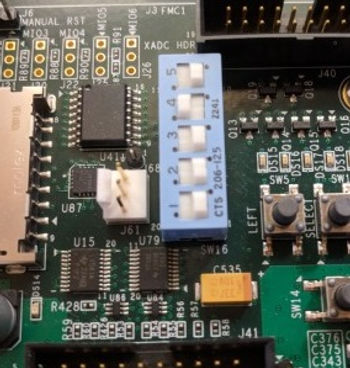

SW16 (BIST is in Quad SPI, set of Quad SPI)

sw16_default_settings_6

Default Jumper Settings

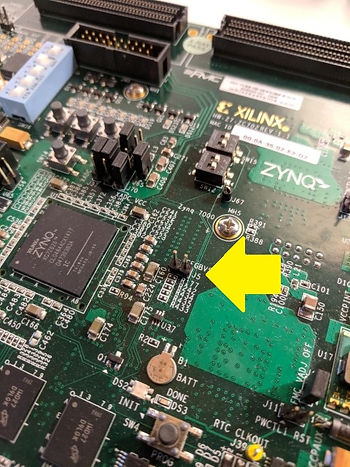

J5

j5_default_settings_7

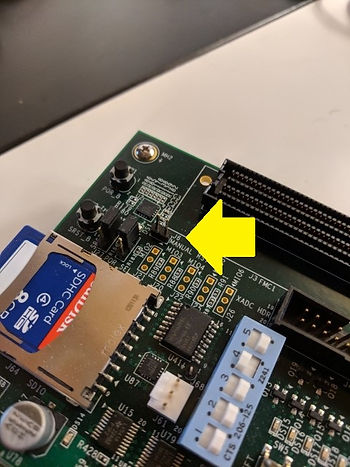

J6

j6_default_settings_8

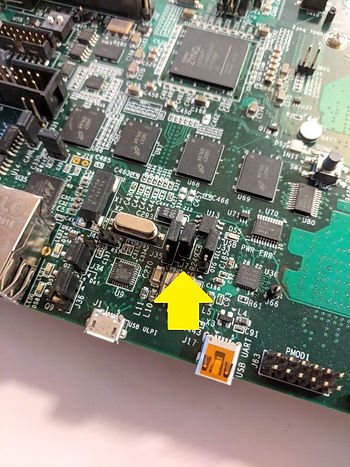

J7

j7_default_settings_9

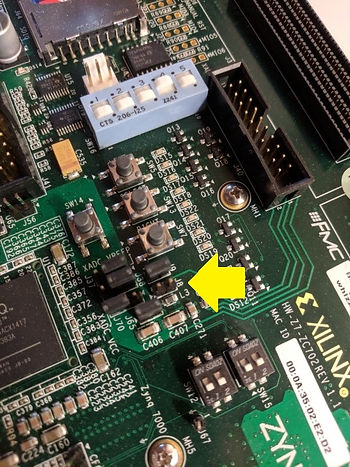

J8

j8_default_settings_10

J9

j9_default_settings_11

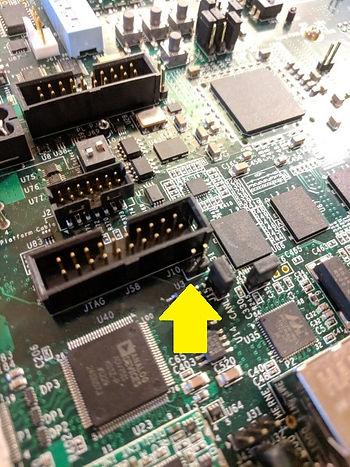

J10

j10_default_settings_12

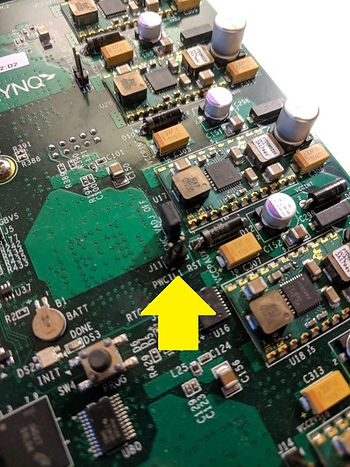

J11

j11_default_settings_13

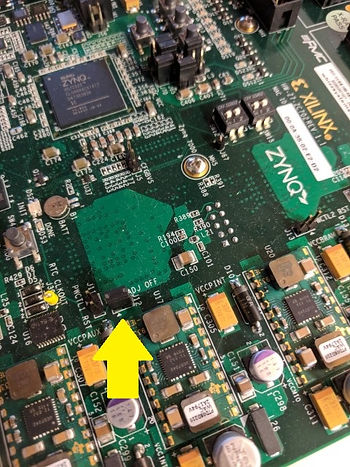

J12

j12_default_settings_14

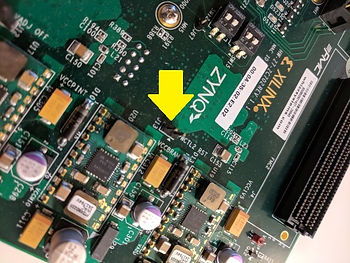

J13

j13_default_settings_15

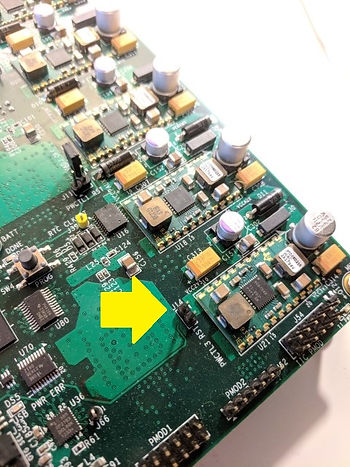

J14

j14_default_settings_16

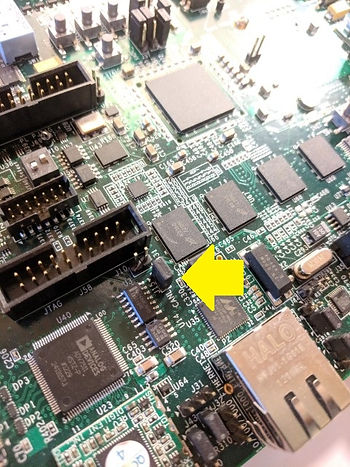

J15

j15_default_settings_17

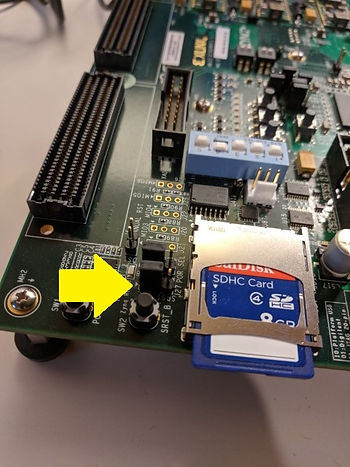

J27

j27_default_settings_18

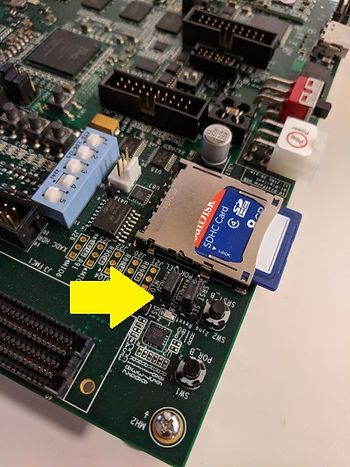

J28

j28_default_settings_19

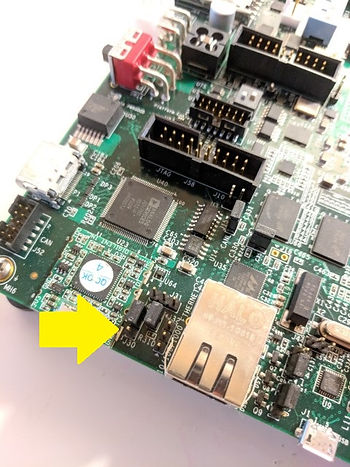

J30

j30_default_settings_20

J31

j31_default_settings_21

J32

j32_default_settings_22

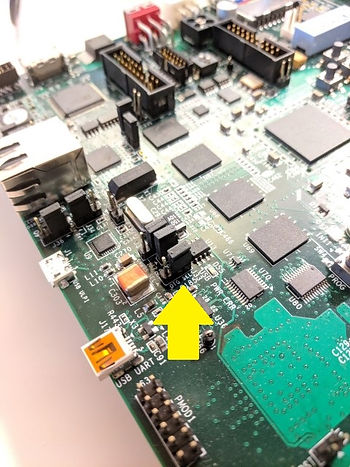

J33

j33_default_settings_23

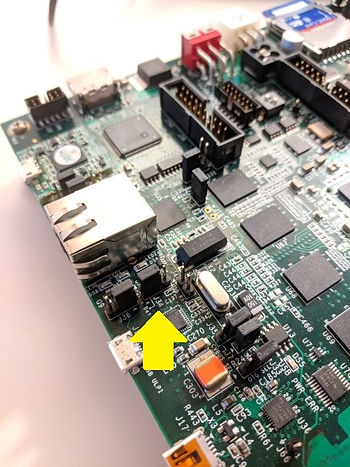

J34

j34_default_settings_24

J35

j35_default_settings_25

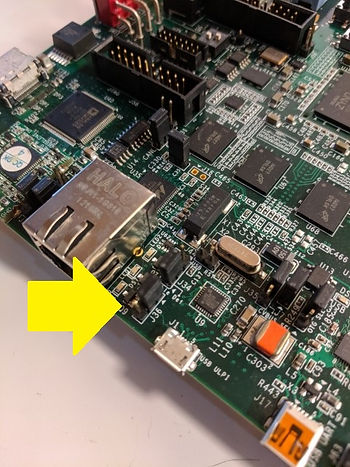

J36

j36_default_settings_26

J37

j37_default_settings_27

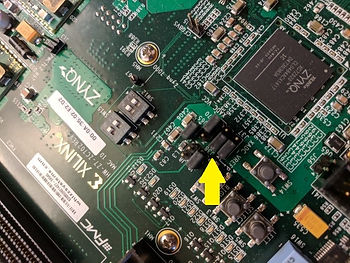

J38

j38_default_settings_28

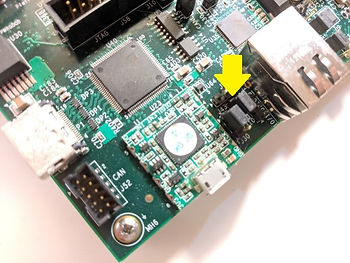

J43

j43_default_settings_29

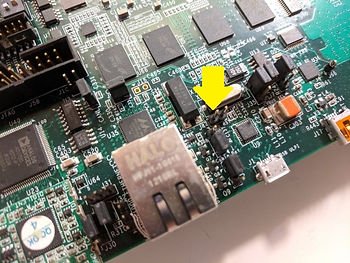

J44

j44_default_settings_30

J53

j53_default_settings_31

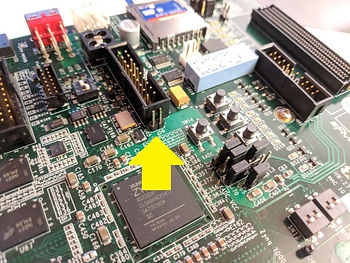

J56

j56_default_settings_32

J65

j65_default_settings_33

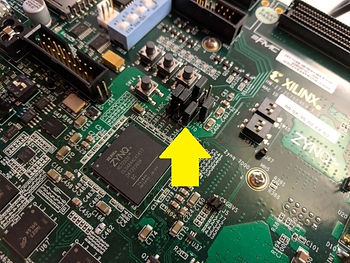

J70

j70_default_settings_34
